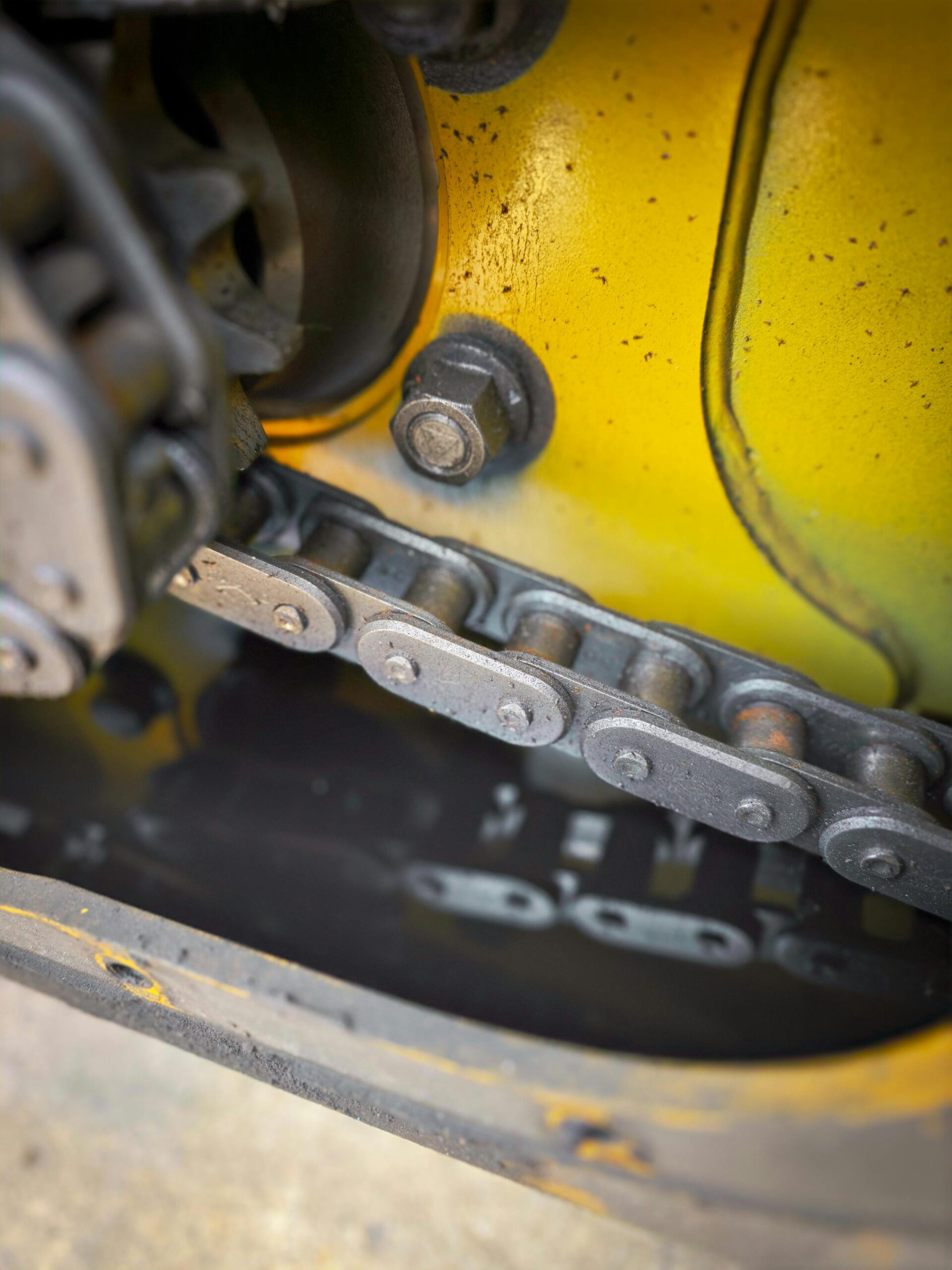

Pitch roller chain adalah dimensi dasar yang menentukan kompatibilitas rantai dengan sprocket dan beban kerja mesin. Koreksi kesalahan dalam pengukuran pitch sejak awal mencegah keausan cepat, loncat pada sprocket, hingga kerusakan komponen transmisi yang lebih mahal. Panduan ini menjelaskan cara mengukur pitch roller chain dengan benar, faktor-faktor yang perlu dipertimbangkan saat memilih, serta rekomendasi berdasarkan sektor industri di Indonesia.
Faktor-Faktor yang Harus Dipertimbangkan
Memilih roller chain tidak cukup hanya dengan menyebut nomor seri. Beberapa faktor teknis menentukan apakah rantai tersebut akan bekerja optimal atau justru menimbulkan masalah di lapangan.
Pitch merupakan faktor paling fundamental. Pitch adalah jarak antara pusat dua pin sebelah-menyebelah, dinyatakan dalam satuan inci atau milimeter. Pitch yang salah menyebabkan rantai tidak cocok dengan sprocket, menghasilkan keausan tidak merata dan getaran berlebihan.
Lebar inner plate dan diameter pin juga ikut menentukan kapasitas beban rantai. Rantai dengan pitch sama bisa memiliki lebar dan pin berbeda, sehingga daya tahannya berbeda pula. Sebuah rantai RS40 dan BS08B memiliki pitch identik 12,70 mm, tetapi lebar inner dan diameter pin keduanya berbeda sehingga kapasitas beban keduanya tidak sama.
Jumlah strand memengaruhi kapasitas transmisi. Single strand cocok untuk beban ringan hingga sedang, sedangkan double dan triple strand digunakan saat torsi yang harus disalurkan lebih besar dari kapasitas satu rantai. Double strand meningkatkan kapasitas sekitar 1,7 kali lipat dibanding single strand dengan pitch yang sama.
Lingkungan operasi menentukan pilihan material. Lingkungan lembab, bersuhu tinggi, atau terpapar bahan kimia membutuhkan rantai stainless steel atau dengan coating khusus, bukan carbon steel standar. Rantai nickel-plated menjadi alternatif menengah yang menawarkan ketahanan korosi lebih baik tanpa biaya sepenuhnya stainless steel.
Kecepatan dan torsi transmisi menjadi pertimbangan lanjutan. Rantai berukuran kecil berputar lebih cepat tetapi menyalurkan torsi lebih rendah, sementara rantai berpitch besar mampu menangani torsi berat namun dibatasi kecepatan operasinya. Menyeimbangkan kedua parameter ini menjadi kunci pemilihan yang tepat.
Mengukur Pitch Roller Chain
Pitch diukur dari pusat pin pertama ke pusat pin ketiga, lalu dibagi dua untuk mendapatkan jarak antar pin yang tepat. Pengukuran langsung dari pin ke pin sebelahnya sering menghasilkan deviasi karena keterbatasan mata pengukur, sehingga metode dua-pitch lebih akurat dan direkomendasikan oleh standar ANSI dan BS.
Langkah pertama: siapkan caliper digital atau jangka sorong dengan ketelitian 0,05 mm. Pastikan rantai dalam kondisi bersih dan tidak tertarik sehingga posisi pin stabil saat diukur.
Langkah kedua: ukur jarak dari pusat pin pertama ke pusat pin ketiga, yaitu melewati satu pin di tengah. Catat hasilnya dengan teliti dalam satuan milimeter.
Langkah ketiga: bagi angka tersebut dengan dua. Hasilnya adalah pitch rantai dalam satuan milimeter. Konversikan ke inci jika diperlukan dengan membagi angka tersebut dengan 25,4.
Langkah keempat: cocokkan hasil pengukuran dengan tabel standar ANSI dan BS. Misalnya, pitch 12,7 mm atau 0,5 inci sesuai dengan RS40/ANSI #40, sedangkan pitch 25,4 mm atau 1,0 inci sesuai dengan RS80/ANSI #80.
Kesalahan umum dalam pengukuran termasuk mengukur rantai yang sudah aus atau terentang. Rantai yang telah dipakai mengalami elongasi, sehingga pitch terukur lebih besar dari pitch asli. Selalu ukur rantai baru atau gunakan data katalog pabrikan untuk konfirmasi dimensi.
Perbedaan Standar ANSI dan BS
Roller chain di Indonesia umumnya mengikuti dua standar utama: ANSI (American National Standards Institute) dan BS (British Standard). Kedua standar ini memiliki dimensi yang berbeda sehingga rantai RS dan BS tidak saling kompatibel meskipun tampak serupa secara visual.
Rantai RS mengikuti standar ANSI dengan penomoran berbasis pitch dalam perdelapan inci. RS40 memiliki pitch 0,5 inci, RS50 pitch 0,625 inci, RS60 pitch 0,75 inci, RS80 pitch 1,0 inci, dan RS100 pitch 1,25 inci. Nomor seri RS terakhir menunjukkan pitch dalam perdelapan inci dibagi sepuluh.
Rantai BS mengikuti standar British dengan penomoran berbasis pitch dalam inci. BS06B memiliki pitch 3/8 inci, BS08B pitch 1/2 inci, BS10B pitch 5/8 inci, BS12B pitch 3/4 inci, BS16B pitch 1 inci, dan BS20B pitch 1,25 inci.
Tabel berikut memperlihatkan perbandingan dimensi kunci antara standar RS dan BS pada pitch yang sama:
| Spesifikasi | RS40 (ANSI) | BS08B (BS) | RS80 (ANSI) | BS16B (BS) |
|---|---|---|---|---|
| Pitch (mm) | 12,70 | 12,70 | 25,40 | 25,40 |
| Lebar inner (mm) | 7,95 | 7,75 | 12,70 | 17,00 |
| Diam. pin (mm) | 5,08 | 4,45 | 7,92 | 8,28 |
| Diam. roller (mm) | 7,95 | 8,51 | 15,88 | 15,88 |
| Daya rusak (kN) | 31,0 | 26,0 | 138,0 | 152,0 |
| Standar | ANSI B29.1 | BS 228 | ANSI B29.1 | BS 228 |
Meskipun pitch RS40 dan BS08B sama yaitu 12,70 mm, lebar inner dan diameter pin keduanya berbeda. Ini berarti sprocket RS40 tidak cocok untuk rantai BS08B dan sebaliknya. Pemilihan standar yang salah menyebabkan keausan dini dan potensi kegagalan transmisi yang berisiko bagi keselamatan operasi.
Demikian pula, perbedaan diameter roller antara RS80 dan BS16B mengharuskan sprocket dengan profil gigi berbeda. Meski keduanya berpitch 25,4 mm, pairing rantai BS pada sprocket RS atau sebaliknya akan menghasilkan kontak gigi yang tidak tepat dan mempercepat keausan pada kedua komponen.
Kriteria Pemilihan Berdasarkan Kebutuhan
Setelah menguasai cara mengukur pitch dan memahami perbedaan standar, langkah berikutnya adalah mencocokkan spesifikasi rantai dengan kebutuhan operasional aktual.
Torsi dan daya transmisi menjadi patokan utama. Hitung torsi yang harus disalurkan berdasarkan daya motor dan rpm. Rantai dengan pitch lebih besar secara umum mampu menangani torsi lebih tinggi, tetapi membutuhkan sprocket lebih besar dan menghasilkan kecepatan linier lebih rendah. Pastikan kapasitas daya rantai melampaui kebutuhan aktual dengan service factor minimal 1,2 hingga 1,5.
Jarak antara pusat sprocket (center distance) juga membatasi pilihan. Center distance ideal berada antara 30 hingga 50 kali pitch rantai. Jarak terlalu pendek mengurangi sudut kontak pada sprocket kecil, sementara jarak terlalu panjang menyebabkan rantai berayun berlebihan dan meningkatkan beban pada bearing.
Rasio kecepatan sprocket menentukan ukuran sprocket yang digunakan. Pada rasio tinggi, sprocket kecil bisa memiliki gigi terlalu sedikit sehingga rantai mengalami tekanan tinggi pada setiap gigi. Sprocket penggerak sebaiknya memiliki minimal 17 gigi untuk rasio 1:1, dan minimal 12 gigi untuk rasio tinggi.
Lingkungan kerja menentukan kebutuhan material dan pelumasan. Untuk kondisi bersih dan kering di ruangan tertutup, carbon steel standar dengan pelumasan teratur sudah memadai. Untuk area lembap atau terpapar air, stainless steel tipe 304 atau 316 menjadi pilihan yang tepat. Untuk suhu tinggi di atas 200 derajat Celsius, diperlukan rantai dengan material khusus dan pelumasan suhu tinggi.
Jenis pelumasan juga perlu disesuaikan dengan kecepatan operasi. Rantai berkecepatan rendah cukup dengan pelumasan manual berkala. Rantai berkecepatan menengah membutuhkan drip lubrication. Rantai berkecepatan tinggi memerlukan oil bath atau forced feed lubrication untuk menjaga film pelumas yang konsisten.
Rekomendasi Berdasarkan Sektor Industri
Setiap sektor industri di Indonesia memiliki karakteristik beban dan lingkungan yang berbeda, sehingga pemilihan rantai harus disesuaikan dengan kondisi spesifik masing-masing sektor.
Di sektor manufaktur umum, mesin-mesin konveyor dan penggerak line shaft umumnya menggunakan RS40 hingga RS60 untuk daya sedang. Rantai RS50 menjadi pilihan populer karena keseimbangan antara kekuatan dan ukuran yang tidak terlalu besar. Untuk aplikasi yang memerlukan standby tinggi, double strand RS50 memberikan margin keamanan tambahan.
Industri kelapa sawit menghadapi tantangan lingkungan lembap dan kontaminasi serat. Rantai stainless steel atau carbon steel dengan nickel plating lebih tahan terhadap korosi. RS80 dan RS100 banyak digunakan pada press screw conveyor dan sterilizer conveyor di pabrik kelapa sawit. Pelumasan otomatis menjadi keharusan untuk menjaga performa rantai di area yang sulit dijangkau.
Sektor pertambangan menuntut rantai berkapasitas tinggi karena beban berat dan operasi nonstop. RS100 hingga RS160 dengan double atau triple strand digunakan pada conveyor batu bara dan crusher. Pelumasan otomatis menjadi keharusan untuk menjaga umur pakai rantai di lingkungan berdebu yang mempercepat keausan pin dan bushing.
Industri makanan dan farmasi membutuhkan rantai stainless steel food grade yang memenuhi standar kebersihan. Rantai tipe BS dengan material 304 atau 316 digunakan pada conveyor pengemasan yang memerlukan pencucian rutin dengan bahan kimia. Permukaan rantai harus halus dan tidak menampung kontaminan agar aman bersentuhan langsung atau tidak langsung dengan produk.
Di sektor konstruksi dan material handling, rantai heavy-duty seperti RS80 dan RS100 digunakan pada crane, hoist, dan conveyor agregat. Rantai dengan attachment khusus seperti A1, A2, atau K2 memungkinkan integrasi dengan bucket, flight, atau scraper sesuai kebutuhan material yang dipindahkan.
FAQ
Berapa batas elongasi maksimum sebelum rantai harus diganti?
Batas umum yang diterima adalah elongasi hingga 3 persen dari pitch asli untuk transmisi biasa, dan 1,5 hingga 2 persen untuk aplikasi presisi tinggi. Melewati batas ini menyebabkan kerusakan pada sprocket dan meningkatkan risiko rantai melompat dari gigi sprocket.
Apakah rantai RS dan BS bisa dipasang pada sprocket yang sama?
Tidak bisa. Meskipun pitch numeriknya sama, lebar inner dan diameter pin berbeda antara standar ANSI (RS) dan British (BS). Sprocket RS tidak kompatibel dengan rantai BS dan sebaliknya. Memaksakan pencocokan akan merusak kedua komponen dalam waktu singkat.
Apa perbedaan single strand dan double strand?
Single strand menggunakan satu baris rantai, cocok untuk beban ringan hingga sedang. Double strand menggunakan dua baris rantai sejajar, meningkatkan kapasitas transmisi sekitar 1,7 hingga 1,8 kali lipat dibanding single strand. Pilihan ini menghemat ruang dibanding menaikkan pitch yang membutuhkan sprocket lebih besar.
Kapan harus menggunakan roller chain stainless steel?
Rantai stainless steel diperlukan di lingkungan lembap, korosif, atau yang memerlukan kebersihan tinggi seperti industri makanan, farmasi, dan kelautan. Di lingkungan kering dan bersih, carbon steel dengan pelumasan memadai lebih ekonomis dan tetap memberikan performa transmisi yang baik.
Bagaimana cara menentukan jumlah gigi sprocket yang tepat?
Sprocket penggerak sebaiknya minimal 17 gigi untuk mengurangi tekanan pada pin rantai. Sprocket yang lebih kecil dari 12 gigi menyebabkan tekanan berlebih dan keausan cepat. Rasio sprocket penggerak ke yang digerakkan disesuaikan dengan kebutuhan kecepatan dan torsi transmisi.
Kesimpulan
Mengukur pitch dan memilih roller chain yang tepat memerlukan perhatian pada detail teknis mulai dari standar yang digunakan, dimensi sprocket, hingga lingkungan operasi. Kesalahan dalam satu parameter saja bisa berujung pada keausan dini atau kegagalan transmisi. Dengan memahami perbedaan standar ANSI dan BS, mengukur pitch dengan metode dua-pitch, dan mencocokkan spesifikasi dengan kebutuhan industri, pemilihan rantai menjadi lebih terarah dan menghasilkan performa optimal. Konsultasikan kebutuhan rantai industri Anda dengan tim teknis Central Technic untuk mendapatkan rekomendasi yang sesuai dengan spesifikasi operasional di lapangan.
