Apa Itu Roller Chain?

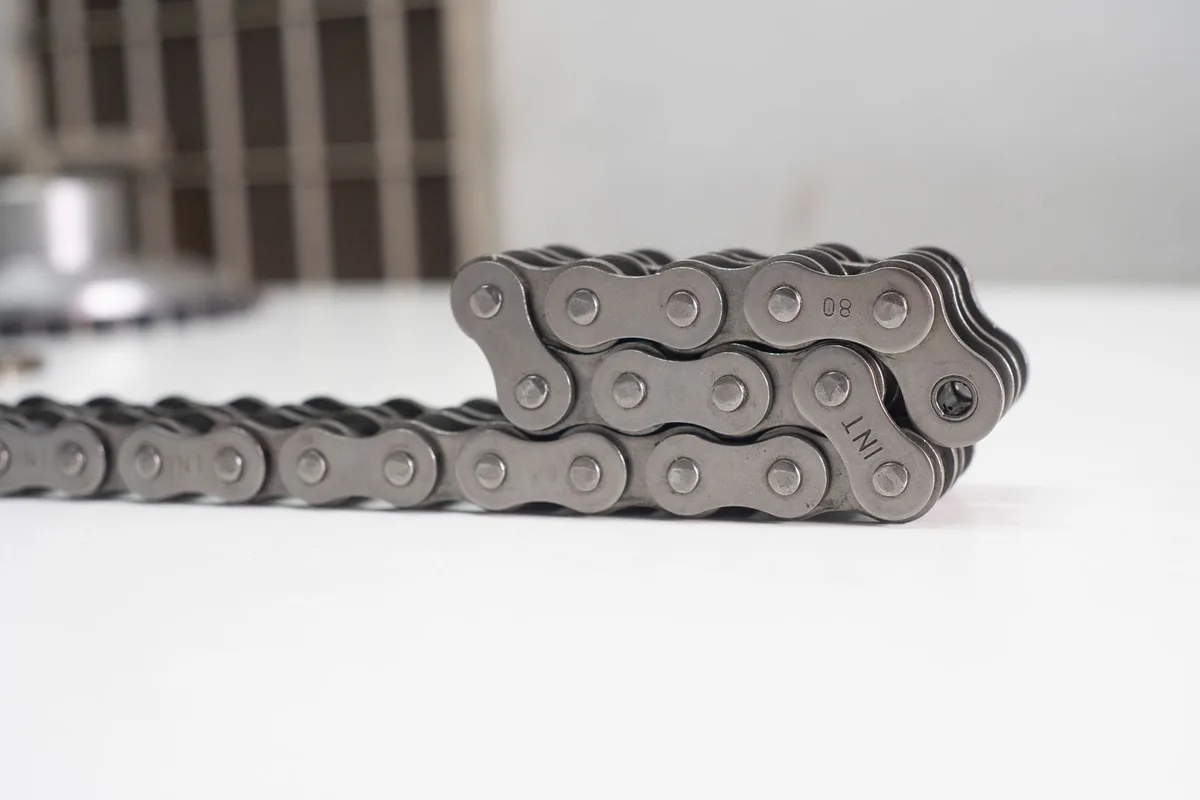

Roller chain, atau rantai rol, adalah jenis rantai mekanis yang digunakan untuk mentransmisikan daya mekanis antara dua atau lebih gir (sprocket). Dalam konteks pemilihan komponen, istilah roller beat original sering dicari sebagai acuan untuk produk yang sesuai spesifikasi. Roller chain, termasuk pencarian seperti roller beat original, sering dirujuk saat memilih komponen yang sesuai kebutuhan transmisi daya. Rantai ini terdiri dari serangkaian tautan silindris yang terhubung satu sama lain, memungkinkan fleksibilitas dan pergerakan yang mulus. Setiap tautan biasanya terdiri dari dua pelat samping, dua pin, dua bushing, dan dua rol. Desain ini memberikan kekuatan tarik yang tinggi dan kemampuan untuk beroperasi pada kecepatan yang relatif tinggi.
Fungsi utama roller chain adalah untuk menghubungkan poros penggerak (drive shaft) dengan poros yang digerakkan (driven shaft) melalui sproket. Ketika sproket penggerak berputar, gigi-giginya akan mengunci pada rol rantai, menariknya dan menyebabkan sproket yang terhubung berputar. Ini adalah prinsip dasar di balik banyak sistem transmisi daya di berbagai mesin industri, kendaraan, dan peralatan mekanis lainnya. Roller chain merupakan salah satu komponen paling fundamental dalam menjaga kelancaran operasional mesin.
Penggunaan roller chain sangat luas karena efisiensinya yang tinggi dalam transfer daya, ketahanannya terhadap beban berat, dan kemampuannya untuk beroperasi di berbagai kondisi lingkungan. Standar internasional seperti ISO 606 dan ANSI B29.1 menetapkan dimensi dan spesifikasi untuk berbagai ukuran roller chain, memastikan interoperabilitas dan kualitas produk di seluruh dunia.
Jenis-Jenis Roller Chain
Roller chain hadir dalam berbagai jenis dan ukuran, yang diklasifikasikan berdasarkan standar, konstruksi, dan aplikasi spesifiknya. Pemilihan jenis yang tepat sangat krusial untuk memastikan kinerja optimal dan umur panjang sistem transmisi daya.
Standar ISO dan ANSI
Dua standar utama yang mendominasi produksi roller chain adalah ISO (International Organization for Standardization) dan ANSI (American National Standards Institute). Meskipun banyak kesamaan, terdapat perbedaan halus dalam dimensi dan toleransi. Roller chain standar ISO biasanya ditandai dengan nomor seperti ISO 06B, ISO 12B, yang merujuk pada pitch (jarak antar pin) dalam milimeter dikalikan 100. Sementara itu, standar ANSI menggunakan penomoran seperti ANSI #40, #50, #60, di mana nomor kedua dikalikan 10 memberikan nilai pitch dalam seperdelapan inci. Misalnya, ANSI #40 memiliki pitch 1/2 inci (4/8 inci).
Single-Strand dan Multi-Strand
Roller chain juga dibedakan berdasarkan jumlah baris rantai (strand). Single-strand chain memiliki satu baris tautan, cocok untuk aplikasi beban ringan hingga sedang. Untuk kebutuhan daya yang lebih besar atau untuk mendistribusikan beban, digunakan multi-strand chain, seperti double-strand (dua baris) atau triple-strand (tiga baris). Penggunaan multi-strand chain memungkinkan transfer daya yang lebih besar dan mengurangi beban pada setiap rantai individu.
Heavy-Duty dan Specialty Chains
Selain standar, terdapat juga roller chain yang dirancang untuk aplikasi berat atau kondisi ekstrem. Heavy-duty chains memiliki pelat samping yang lebih tebal, pin yang lebih kuat, dan rol yang lebih tahan aus. Ada pula specialty chains yang dimodifikasi untuk fungsi tertentu, seperti extended pitch chains (pitch lebih panjang untuk aplikasi kecepatan rendah dan beban berat), atau rantai yang dilapisi bahan khusus untuk ketahanan korosi atau suhu tinggi.
Cara Kerja Roller Chain
Mekanisme kerja roller chain pada dasarnya adalah konversi energi putar dari satu poros ke poros lainnya melalui interaksi mekanis dengan gigi sproket. Proses ini melibatkan beberapa tahap kunci yang memastikan transmisi daya yang efisien dan terkontrol.
Semua dimulai dari poros penggerak yang terhubung ke sprocket penggerak. Ketika poros penggerak berputar, sproket penggerak akan berputar bersamanya. Gigi-gigi pada sproket penggerak kemudian akan mengunci pada bagian luar rol dari tautan rantai yang melingkari sproket. Karena rantai terhubung secara berkesinambungan, putaran sproket penggerak akan menarik rantai tersebut.
Rantai yang bergerak ini kemudian akan melingkari sprocket yang digerakkan, yang terpasang pada poros yang ingin diputar. Gigi-gigi pada sproket yang digerakkan akan berinteraksi dengan pelat samping tautan rantai dan rolnya, memaksanya untuk berputar mengikuti gerakan rantai. Perbandingan jumlah gigi antara sproket penggerak dan sproket yang digerakkan menentukan rasio kecepatan dan torsi antara kedua poros. Misalnya, jika sproket yang digerakkan memiliki lebih banyak gigi daripada sproket penggerak, kecepatan putar poros yang digerakkan akan lebih lambat namun dengan torsi yang lebih besar.
Selama operasi, pin, bushing, dan rol di dalam setiap tautan rantai berputar sedikit saat bersentuhan dengan gigi sproket. Gerakan ini meminimalkan gesekan dan keausan, meskipun pelumasan yang tepat tetap krusial untuk menjaga efisiensi dan memperpanjang umur komponen. Dalam praktik di industri manufaktur, pelumasan yang tidak memadai adalah salah satu penyebab utama kegagalan dini pada sistem rantai, termasuk roller chain.
Aplikasi Roller Chain di Industri Indonesia
Roller chain memegang peranan penting di berbagai sektor industri di Indonesia, berkat keandalannya dalam mentransfer daya dan kemampuannya beradaptasi dengan berbagai kondisi operasional. Dari pabrik manufaktur hingga sektor perkebunan, komponen ini menjadi tulang punggung banyak sistem mekanis.
Salah satu aplikasi paling umum adalah pada sistem konveyor. Baik itu untuk memindahkan material mentah, produk setengah jadi, maupun barang jadi di lini produksi, roller chain yang terhubung dengan ban berjalan (conveyor belt) atau plat (chain plate) menjadi pilihan utama. Keandalannya memastikan aliran material yang konsisten dan efisien, yang sangat vital dalam operasional pabrik seperti industri otomotif, elektronik, dan pengolahan makanan. Kami telah mengimplementasikan sistem konveyor berbasis konveyor dengan roller chain di berbagai pabrik makanan, memastikan higienitas dan efisiensi produksi.
Di sektor pertambangan dan konstruksi, roller chain digunakan dalam berbagai mesin berat. Contohnya pada crusher (pemecah batu), conveyor untuk material tambang, atau pada sistem penggerak mesin berat lainnya. Ketahanan terhadap beban berat dan kondisi lingkungan yang keras menjadikan roller chain pilihan yang tepat untuk aplikasi ini. Di sektor perkebunan, roller chain juga banyak diaplikasikan pada mesin pengolahan hasil pertanian, seperti mesin pengupas kelapa sawit atau pengangkut hasil panen.
Selain itu, roller chain adalah komponen integral dalam kendaraan bermotor, terutama sepeda motor. Rantai roda belakang sepeda motor adalah contoh klasik penggunaan roller chain untuk mentransfer tenaga dari mesin ke roda penggerak. Dalam aplikasi industri lainnya, roller chain dapat ditemukan pada mesin tekstil, mesin percetakan, hingga peralatan pertanian.
Tabel Perbandingan Spesifikasi Roller Chain
Pemilihan roller chain yang tepat bergantung pada berbagai faktor spesifikasi teknis yang harus disesuaikan dengan kebutuhan aplikasi. Berikut adalah perbandingan beberapa jenis roller chain umum berdasarkan standar ISO dan ANSI:
| Spesifikasi | ANSI #40 (ISO 10B-1) | ANSI #50 (ISO 12B-1) | ANSI #60 (ISO 16B-1) | ANSI #80 (ISO 20B-1) |
|---|---|---|---|---|
| Pitch (inci) | 0.500″ (1/2″) | 0.625″ (5/8″) | 0.750″ (3/4″) | 1.000″ (1″) |
| Pitch (mm) | 12.7 mm | 15.88 mm | 19.05 mm | 25.4 mm |
| Diameter Pin (mm) | 3.15 mm | 3.97 mm | 4.76 mm | 6.35 mm |
| Lebar Pelat Antar-Rol (mm) | 7.75 mm | 9.65 mm | 11.68 mm | 15.75 mm |
| Breaking Load – Min. (kN) | 24.0 kN | 37.1 kN | 52.5 kN | 91.0 kN |
| Rekomendasi Kecepatan (m/s) | ~15 m/s | ~12 m/s | ~10 m/s | ~8 m/s |
Cara Memilih Roller Chain yang Tepat
Memilih roller chain yang sesuai adalah kunci untuk memastikan keandalan dan efisiensi sistem transmisi daya Anda. Ada beberapa faktor penting yang perlu dipertimbangkan secara cermat.
Pertama, tentukan kapasitas beban yang dibutuhkan. Ini mencakup beban statis dan dinamis, serta faktor servis yang memperhitungkan sifat operasi (misalnya, start-stop yang sering, getaran). Kapasitas beban ini akan membantu menentukan ukuran pitch dan kekuatan tarik rantai yang diperlukan. Jangan lupakan kecepatan operasi; rantai dengan pitch lebih pendek umumnya cocok untuk kecepatan lebih tinggi, sementara pitch yang lebih panjang lebih baik untuk kecepatan rendah dan beban berat.
Perhatikan juga kondisi lingkungan tempat rantai akan beroperasi. Jika lingkungan tersebut korosif, berdebu, atau bersuhu ekstrem, Anda mungkin memerlukan roller chain dengan material khusus, pelapisan pelindung, atau desain yang lebih tertutup. Pelumasan juga merupakan aspek krusial; pastikan sistem pelumasan memadai untuk jenis rantai dan kondisi operasi yang dipilih.
Terakhir, pastikan roller chain yang Anda pilih sesuai dengan spesifikasi sproket yang ada atau yang akan digunakan. Standar dimensi seperti ISO atau ANSI harus konsisten antara rantai dan sproket untuk memastikan interlocking yang sempurna dan mencegah keausan prematur. Konsultasikan spesifikasi teknis dari produsen atau distributor terpercaya untuk mendapatkan rekomendasi terbaik.
FAQ
Apa Perbedaan Utama Antara Roller Chain Standar ISO dan ANSI?
Perbedaan utama terletak pada sistem penomoran dan dimensi pengukurannya. Standar ISO menggunakan pitch dalam milimeter (misalnya, 10B, 12B), sementara standar ANSI menggunakan pitch dalam seperdelapan inci (misalnya, #40, #50). Meskipun banyak ukuran yang setara, selalu periksa tabel konversi spesifik untuk memastikan kompatibilitas.
Berapa Frekuensi Ideal untuk Melumasi Roller Chain?
Frekuensi pelumasan ideal bervariasi tergantung pada aplikasi, kecepatan, beban, dan lingkungan operasi. Secara umum, pelumasan harus dilakukan secara teratur untuk menjaga film pelumas yang optimal. Dalam kondisi normal, pelumasan dapat dilakukan setiap 8 jam operasi atau setiap pergantian shift. Namun, di lingkungan yang sangat kotor atau basah, pelumasan mungkin perlu dilakukan lebih sering. Pemantauan visual keausan dan kondisi rantai dapat menjadi indikator terbaik.
Bagaimana Cara Menghitung Panjang Rantai yang Dibutuhkan?
Panjang rantai diukur berdasarkan jumlah tautan atau pitch. Rumus dasar untuk menghitung jumlah tautan (N) adalah: N = 2C + (P/2) + (Z1*Z2/C), di mana C adalah jarak antar pusat poros (dalam satuan pitch), P adalah pitch rantai, Z1 adalah jumlah gigi sproket penggerak, dan Z2 adalah jumlah gigi sproket yang digerakkan. Jika jarak antar poros diketahui dalam satuan panjang, konversikan terlebih dahulu ke satuan pitch.
Apakah Roller Chain Bisa Digunakan pada Suhu Sangat Tinggi?
Roller chain standar umumnya memiliki batasan suhu operasional, biasanya berkisar antara -20°C hingga +80°C. Untuk aplikasi suhu sangat tinggi (di atas 200°C), diperlukan roller chain khusus yang terbuat dari material tahan panas dan menggunakan pelumas khusus suhu tinggi. Konsultasikan dengan produsen atau distributor mengenai opsi rantai untuk aplikasi ekstrem.
Kesimpulan
Roller chain adalah komponen krusial yang memastikan efisiensi dan keandalan sistem transmisi daya di berbagai industri. Memahami spesifikasi teknis, jenis-jenisnya, cara kerja, serta aplikasi spesifiknya di Indonesia adalah langkah awal yang penting dalam memilih produk yang tepat. Dengan pemilihan dan perawatan yang benar, roller chain dapat memberikan kinerja optimal dan umur pakai yang panjang.
Untuk kebutuhan produk rantai, termasuk roller chain, serta berbagai solusi power transmission lainnya, Central Technic dapat membantu kebutuhan industri di seluruh Indonesia.
