Apa Itu Rantai BS?

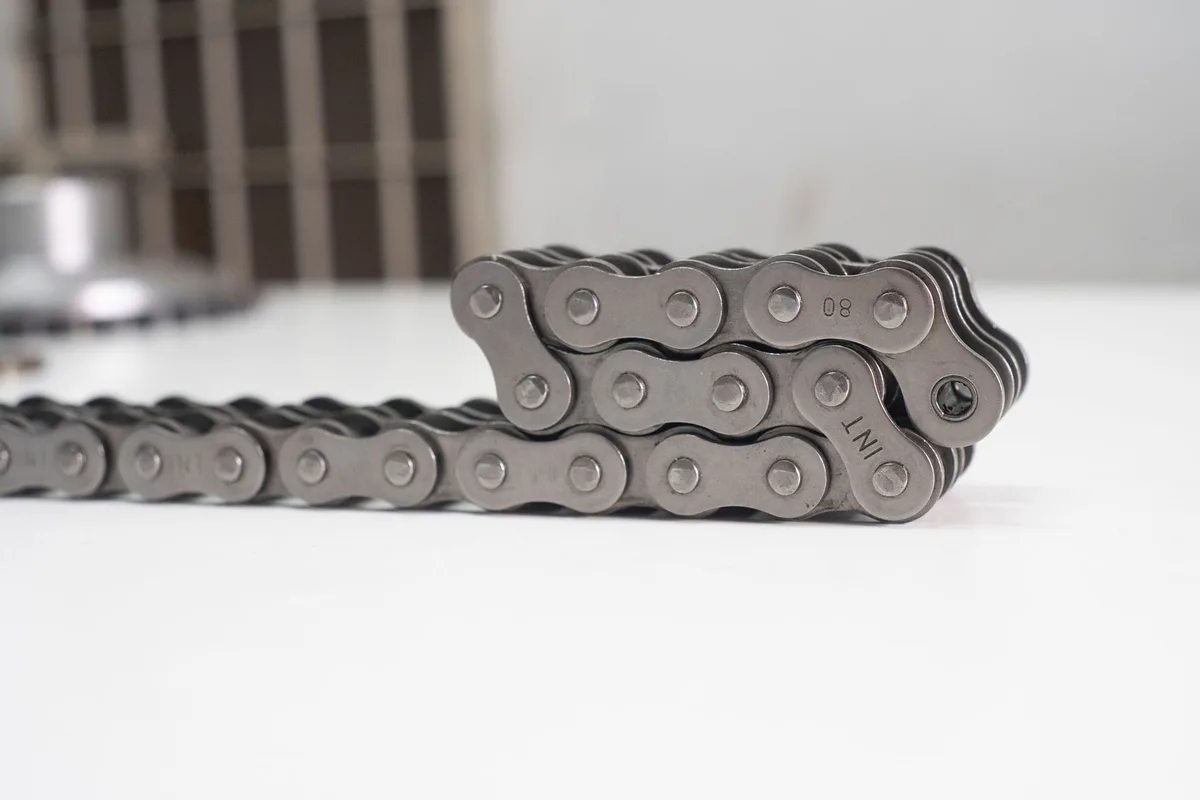

Rantai BS, atau British Standard Chain, adalah jenis rantai penggerak yang digunakan dalam berbagai sistem transmisi daya. Dalam konteks rantai bs sulawesi selatan, komponen ini banyak dipakai karena membantu menyalurkan putaran dari satu poros ke poros lainnya secara stabil. Dimensi, kekuatan, dan toleransinya dibuat konsisten agar kompatibel dengan sprocket yang sesuai.
Fungsi utama rantai BS adalah mentransmisikan daya mekanik dari satu poros ke poros lainnya, biasanya melalui penggunaan sprocket (roda gigi). Rantai ini terdiri dari serangkaian pin, bushing, roller, dan plat yang saling terhubung, memungkinkan gerakan fleksibel namun kuat saat berputar pada sprocket. Di industri Sulawesi Selatan yang dinamis, mulai dari sektor perkebunan hingga manufaktur, keandalan sistem transmisi daya sangat krusial. Rantai penggerak ini menawarkan solusi yang efektif karena kekuatan tarikannya yang tinggi, efisiensi transmisi yang baik, dan umur pakai yang relatif panjang jika dirawat dengan benar. Memahami karakteristiknya adalah langkah awal untuk memastikan operasional mesin yang efisien dan minim gangguan.
Jenis-Jenis Rantai BS
Rantai BS hadir dalam berbagai ukuran dan spesifikasi untuk memenuhi kebutuhan aplikasi industri yang beragam. Penomoran rantai BS, seperti 06B, 08B, 10B, 12B, 16B, 20B, 24B, dan seterusnya, secara langsung berkaitan dengan dimensi fisik dan kapasitas bebannya. Semakin besar nomor seri, semakin besar pula dimensi rantai, kapasitas beban putus (breaking load), dan pitch (jarak antar pin).
- Pitch: Jarak antara pusat pin pada dua tautan yang berurutan. Ini adalah salah satu dimensi paling penting yang menentukan ukuran rantai.
- Lebar Roller: Lebar roller yang bersentuhan dengan gigi sprocket.
- Diameter Roller: Diameter luar roller.
- Kekuatan Tarik Nominal (Breaking Load): Beban maksimum yang dapat ditahan rantai sebelum putus. Ini biasanya diukur dalam kilonewton (kN) atau pon (lbs).
Sebagai contoh, rantai 08B memiliki pitch 12.7 mm dan sering digunakan untuk aplikasi beban ringan hingga menengah. Sementara itu, rantai 16B dengan pitch 25.4 mm memiliki kekuatan yang jauh lebih besar dan cocok untuk mesin berat. Pemilihan jenis rantai BS harus mempertimbangkan faktor-faktor seperti kecepatan putar, daya yang ditransmisikan, lingkungan operasional (suhu, kelembaban, kontaminasi), dan beban kejut yang mungkin terjadi. Rantai jenis ini tersedia dalam berbagai konfigurasi, termasuk rantai tunggal (single strand) dan rantai ganda atau tiga (multi-strand) untuk kebutuhan transmisi daya yang lebih tinggi.
Cara Kerja Rantai BS
Prinsip kerja rantai BS didasarkan pada mekanisme penggerak yang melibatkan dua atau lebih sprocket yang dihubungkan oleh rantai itu sendiri. Rantai BS beroperasi dengan cara menggigit pada gigi-gigi sprocket yang terpasang pada poros penggerak (drive shaft) dan poros yang digerakkan (driven shaft). Ketika poros penggerak berputar, sprocket yang terhubung dengannya juga berputar, menarik rantai. Tarikan pada rantai ini kemudian diteruskan ke sprocket pada poros yang digerakkan, menyebabkannya berputar.
Setiap tautan pada rantai BS memiliki pin yang berputar di dalam bushing, dan roller yang mengelilingi bushing. Saat rantai bergerak melewati gigi sprocket, roller inilah yang bersentuhan langsung dengan permukaan gigi. Desain roller ini mengurangi gesekan dan keausan antara rantai dan sprocket, serta memungkinkan perpindahan daya yang lebih mulus dibandingkan dengan sistem yang hanya mengandalkan pin. Gerakan berulang saat rantai melingkari sprocket menciptakan siklus masuk dan keluar dari gigi. Rantai BS dirancang untuk menahan gaya tarik yang signifikan saat mentransmisikan daya, serta menahan gaya tekan saat rol bergulir di atas gigi sprocket. Efisiensi transmisi daya rantai BS umumnya sangat tinggi, bisa mencapai 95-98%, karena minimnya kehilangan energi akibat gesekan, terutama jika pelumasan yang tepat diterapkan.
Aplikasi Rantai BS di Industri Indonesia
Di Sulawesi Selatan, berbagai sektor industri mengandalkan rantai BS untuk kelancaran operasional mesin-mesin mereka. Salah satu aplikasi paling umum adalah pada sistem konveyor. Baik itu konveyor untuk memindahkan hasil perkebunan seperti kelapa sawit, kopi, atau kakao, maupun konveyor di pabrik pengolahan makanan, rantai BS sering digunakan untuk menggerakkan sabuk konveyor atau roller konveyor. Keandalannya dalam operasi berkelanjutan menjadikannya pilihan utama. Anda dapat menemukan contohnya dalam panduan lengkap mengenai roller chain BS di Parepare yang sering diterapkan pada sistem penanganan material.
Selain konveyor, rantai BS juga vital dalam mesin-mesin industri berat. Di sektor pertambangan, rantai ini digunakan pada mesin pemecah batu (crusher) atau peralatan pengangkut material. Dalam industri manufaktur, rantai BS ditemukan pada mesin-mesin produksi, mesin pengemas, dan peralatan otomasi. Bahkan dalam industri perkayuan dan pengolahan hasil laut, rantai BS berperan dalam menggerakkan gergaji atau sistem pemrosesan lainnya. Pertimbangkan pentingnya rantai yang tepat untuk menjaga alur produksi tetap berjalan lancar, seperti yang dibahas dalam panduan rantai transmisi BS di Sulawesi Selatan yang mencakup berbagai aplikasi spesifik di wilayah tersebut.
| Spesifikasi | Rantai BS 06B | Rantai BS 08B | Rantai BS 10B | Rantai BS 12B |
|---|---|---|---|---|
| Pitch (mm) | 9.525 | 12.7 | 15.875 | 19.05 |
| Diameter Roller (mm) | 6.35 | 8.51 | 10.16 | 11.91 |
| Lebar Dalam Antar Plat (mm) | 5.08 | 7.75 | 9.40 | 11.50 |
| Kekuatan Tarik Nominal (kN) | ~15.7 | ~27.1 | ~42.7 | ~61.4 |
| Beban Kerja Maksimum (kgf) | ~1600 | ~2760 | ~4350 | ~6260 |
Cara Memilih Rantai BS yang Tepat
Memilih rantai BS yang tepat adalah kunci untuk memastikan efisiensi, keandalan, dan umur panjang sistem transmisi daya Anda. Langkah pertama adalah mengidentifikasi daya yang akan ditransmisikan (dalam kilowatt atau horsepower) dan kecepatan putar poros penggerak (dalam RPM). Informasi ini akan membantu menentukan ukuran rantai dan sprocket yang sesuai.
Selanjutnya, pertimbangkan faktor lingkungan operasional. Apakah rantai akan beroperasi di lingkungan yang berdebu, lembab, korosif, atau bersuhu ekstrem? Jika ya, Anda mungkin memerlukan rantai dengan pelapis khusus atau material yang lebih tahan terhadap kondisi tersebut. Pertimbangkan juga tipe beban: apakah beban statis, dinamis, atau dengan potensi beban kejut? Beban kejut memerlukan rantai dengan kapasitas beban putus yang lebih tinggi dari perhitungan nominal. Jangan lupa memperhitungkan jarak antar poros (center distance) untuk menentukan panjang rantai yang dibutuhkan dan kemungkinan penggunaan tensioner. Konsultasikan spesifikasi teknis dari Central Technic untuk panduan pemilihan yang sesuai.
FAQ
Apa perbedaan utama antara rantai BS dan rantai ANSI?
Perbedaan utama terletak pada standar desain dan dimensi yang digunakan. Rantai BS mengikuti standar British Standard, sedangkan rantai ANSI mengikuti standar American National Standards Institute. Meskipun keduanya memiliki fungsi serupa, dimensi pitch, lebar roller, dan kekuatan tarik nominalnya dapat berbeda, sehingga tidak selalu saling kompatibel.
Bagaimana cara menghitung panjang rantai BS yang dibutuhkan?
Panjang rantai dihitung berdasarkan jumlah tautan (link). Rumusnya adalah: Jumlah Tautan = (2 x Jarak Antar Poros / Pitch) + (Jumlah Gigi Sprocket Penggerak + Jumlah Gigi Sprocket Digerakkan) / 2. Pastikan untuk membulatkan hasil ke angka bulat terdekat, karena rantai dijual dalam jumlah tautan tertentu.
Seberapa sering rantai BS perlu dilumasi?
Frekuensi pelumasan tergantung pada kondisi operasional. Untuk aplikasi umum dengan kecepatan sedang dan lingkungan bersih, pelumasan setiap 100 jam operasional mungkin cukup. Namun, untuk aplikasi berkecepatan tinggi, beban berat, atau lingkungan yang kotor, pelumasan mungkin perlu dilakukan lebih sering, bahkan setiap hari atau setiap beberapa jam.
Apa yang dimaksud dengan ‘breaking load’ pada rantai BS?
Breaking load adalah kekuatan tarik minimum yang diuji pada rantai baru sebelum putus. Ini adalah indikator kekuatan statis maksimum rantai. Beban kerja aman (safe working load/SWL) biasanya merupakan sebagian kecil dari breaking load (umumnya 1/6 hingga 1/10) untuk memberikan faktor keamanan yang memadai terhadap beban dinamis dan keausan.
Kesimpulan
Rantai BS merupakan komponen vital dalam mentransmisikan daya secara efisien di berbagai sektor industri, termasuk di Sulawesi Selatan. Pemilihan jenis rantai yang tepat berdasarkan spesifikasi teknis, aplikasi, dan kondisi operasional adalah krusial untuk menjaga keandalan dan kinerja mesin. Dengan memahami karakteristiknya, Anda dapat mengoptimalkan operasional dan meminimalkan downtime.
